实验室通风系统

实验室通风系统是整个实验室设计和建设过程中,规模最大、影响最广泛的系统之一。通风系统的完善与否,直接对实验室环境、实验人员的身体健康、实验设备的运行维护等方面产生重要影响。一个科学、合理的通风系统要求通风效果好、噪音低、操作简便、节约能源,室内压差和温湿度都是能保持人体的。
分享到:

实验室通风系统解决方案:

1、我们需要对各种实验室设备的气流准确控制,例如,常用的通风柜、生物安全柜、万向排风罩等,其控制目的是保证实验当中产生的有毒有害气体不会溢出而危及人员安全。

2、实验室是分析技术人员从事各领域分析测试的重要场所。

3、实验室的建设不仅要采购合理的仪器设备,还要综合考虑实验室的合理布局,以及送风、通风、净化、安全措施、环境保护等。

4、不可否认的是,安全、高效、舒适是理想实验环境的三大要素,也是实验室建设的目的。

实验室通风系统工程:

1、是借助换气稀释或通风排除等手段,控制空气污染的传播与危害,是实现室内外空气环境质量保障的一种建筑环境控制技术。通风系统就是实现通风这一功能,包括进风口、排风口、送风管道、风机、降温及采暖、过滤器、控制系统以及其他附属设备在内的一整套装置。

2、实验室通风工程中一般采用机械通风为主,主要借助通风动力装置及全面通风、局部通风设备,例如通风柜、原子吸收罩、万向排气罩等进行排风。



PP实验室通风设备:为使各单台设备排风量达到设计要求,且确保每台通风设备在单独运行时不影响其它通风设备的正常运行,采用通风变频系统。

变频系统原理:当部分通风柜不使用或通风柜的电子风阀的角度改变时,筒风主管的通风量发生变化,同时通风主管的压差也会发生变化,这时压差传感器检测到风管压差变化后,通过信号线传输到变频器,通过变频器自动调节,以控制风机的电机的转速,从而达到控制排风量的目的。



通风柜:通风柜作为实验室中重要的安全设备,它能够提供一种有效的局部通风方式。

使用环境:进行易燃易爆和易挥发的有毒有害气体实验操作、进行未知性能物品的检测、定性定量实验操作。

通风柜结构样式:三段组台式(上柜、操作台面、下柜);桌上型通风柜步入式/落地式通风柜。

通风柜类型:钢木通风柜、全钢通风柜、玻璃钢通风柜、PP通风柜。



通风设备变频控制

(1)变频方式:定风量变频/变风量变频

(2)定风量变频控制方式控制方法:系统按所有通风设备的风量设计,于每台通风设备排风量为常量,利用安装在风口末端的电子调风阀控制的角度及(定管道静压或PLC编程)变频器控制风机运行的频率,满足使用状态通风设备的排风量,在开关闭合时增加通过的风流量,开关断开时减小风流量。

(3)优点:节能,通过将通风柜和房间补风切换到低的风流量,可实现明显的节能。利用快速、稳定的调节方法实现高质量的流量控制。与变风量控制系统相比控制系统设备成本低。

(4)缺点:在两个预定的风流量值之间进行高--低(或者称为最大--最小)切换。未知调节门打开位置高低,面风速可能是高的也可能是低的,可能要降低安全性。

变风量变频控制方式:

于调节门移动过程中保持通风柜的面风速为常量,控制阀门的开度,同时变频器控制风机运行频率,以满足通风柜设定面风速所需风量,达到通风柜面风速恒定的控制效果。同时保证通风柜的集尘能力并显著节能。

(1)优点:调节门关上时节能显著;调节门位置变化时保持正确的面风速,安全性增加;固有的报警与监控功能是变风量系统的一个典型的组成部分,同时增加安全性。由于变风量控制系统易于适应系统变化,实验室灵活性会增加。由于风流量减小,声级会降低。

(2)缺点:如果调节门保持打开,会有高风流量和高运行成本问题。控制系统的成本会造成投资造价高。因为一般的调节门位置决定风量,不正确的调节门管理会影响到投资回收、音效、参差性的情况。不同的变风量系统性能有所不同,不同的系统,控制速度、调节比、稳定性和维护需要是明显不同的。



实验室在日常运作过程中会产生相应的废气,如未经处理直接排放入大气中势必会对周边环境造成污染,且会对人体造成损伤,针对废气中包含的无机废气及有机废气,根据废气的不同种类做出相应的不同废气处理方案。

无机废气:氮氧化物、硫化物、氯化氢、氰化氢。氯化氢、二氧化硫等无机废气。

有机废气:主要包括芳香类:苯、甲苯、二甲苯、苯乙烯等;醛酮类:甲醛、乙醛、戊二醛、丁醛、丙酮、环己酮、甲乙酮、苯乙酮等;酯类:醋酸异丁酯、醋酸乙酯、醋酸丁酯、醋酸甲酯、香蕉水等;醇类:甲醇、乙醇、丁醇、异丙醇、乙二醇等。



活性炭吸附器工作原理:

化学烟雾及有害气体通过风机进入到活性炭吸附器中,活性炭和烟雾分子发生氧化反应和吸附反应等,而被水解成二氧化碳和水后,从而降低了环境污染。

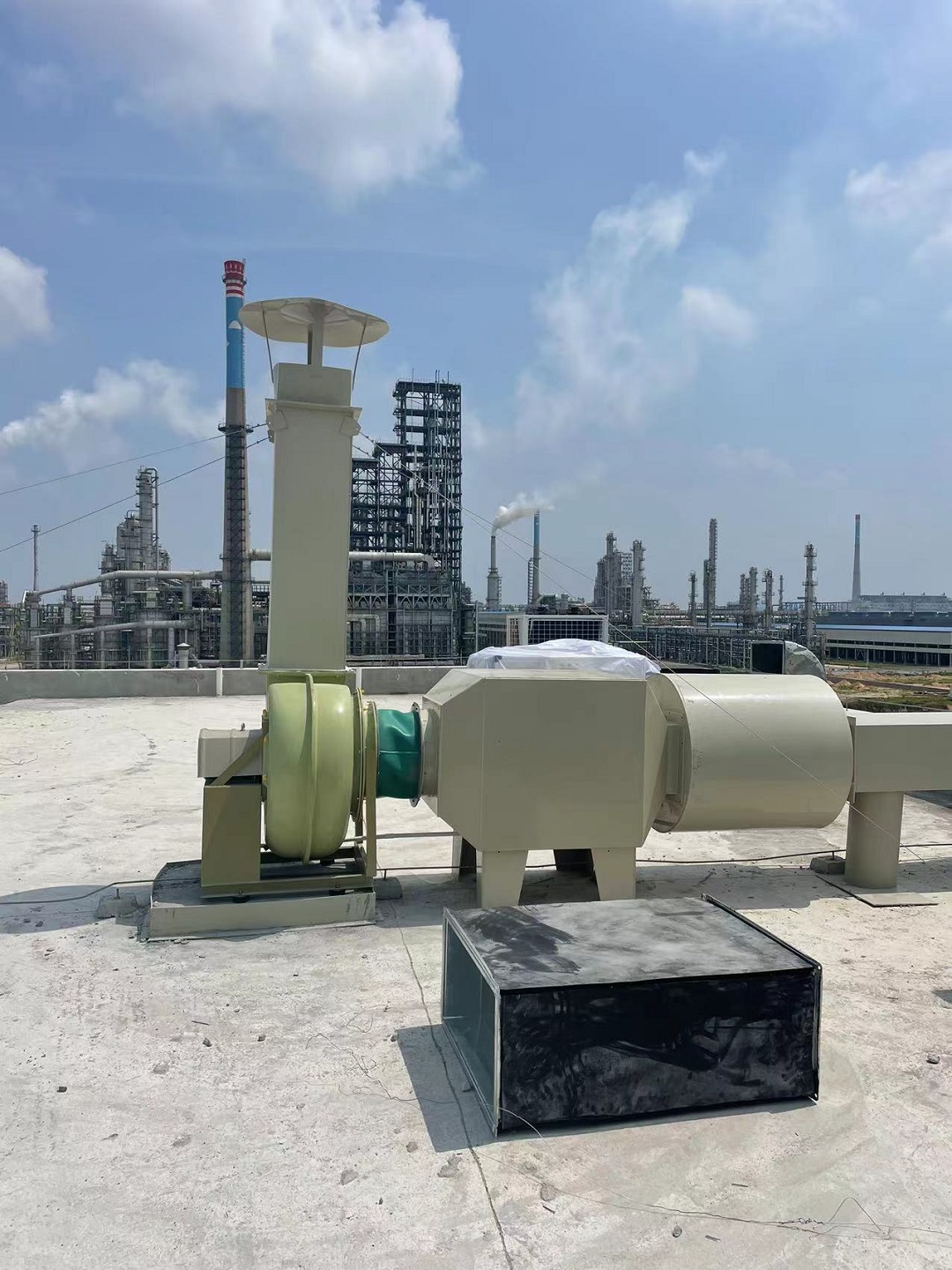

水喷淋净化塔工作原理:

风机带动化学酸雾通过水喷淋装置,遇到喷洒成细雾的中和液体,废气被吸收到细小液滴的表面而排到收集槽内,洁净的空气进—步过滤除雾后排放到大气中,液体通过泵从收集槽抽到上部的喷嘴喷出,与废气发生中和反应后排到收集槽内,废液处理后排放到外界或循环使用。
